產(chǎn)品型號(hào)：PA6(黑色增強(qiáng))

尼龍6，熔點(diǎn)220℃，熱分解溫度大于310℃，相對(duì)密度1.14，吸水率1.8%，具有優(yōu)良的耐磨性和自潤(rùn)滑性，機(jī)械強(qiáng)度高，耐熱性，電絕緣性能好，低溫性能優(yōu)良，能自熄，耐化學(xué)藥品性好，特別是耐油性優(yōu)良。制品表面光澤性好，使用溫度范圍寬

料筒恒溫：220℃，模具溫度：60-100℃。模具溫度很顯著地影響結(jié)晶度，而結(jié)晶度又影響著塑件的機(jī)械特性。對(duì)于結(jié)構(gòu)部件來(lái)說(shuō)結(jié)晶度很重要，因此建議模具溫度為80~90℃。對(duì)于薄壁的，流程較長(zhǎng)的塑件也建議施用較高的模具溫度。增大模具溫度可以提高塑件的強(qiáng)度和剛度，但卻降低了韌性。如果壁厚大于3mm，建議使用20~40℃的低溫模具。對(duì)于玻璃增強(qiáng)材料模具溫度應(yīng)大于80C。注射壓力：100-160MPa（1000-1600bar），如果是加工薄面長(zhǎng)流道制品（如電線扎帶），則需要達(dá)到180MPa（1800bar）。保壓壓力：注射壓力的50%；由于材料凝結(jié)相對(duì)較快，短的保壓時(shí)間已足夠。降低保壓壓力可減少制品內(nèi)應(yīng)力。背壓：2-8MPa（20-80bar），需要準(zhǔn)確調(diào)節(jié)，因?yàn)楸硥禾邥?huì)造成塑化不均。

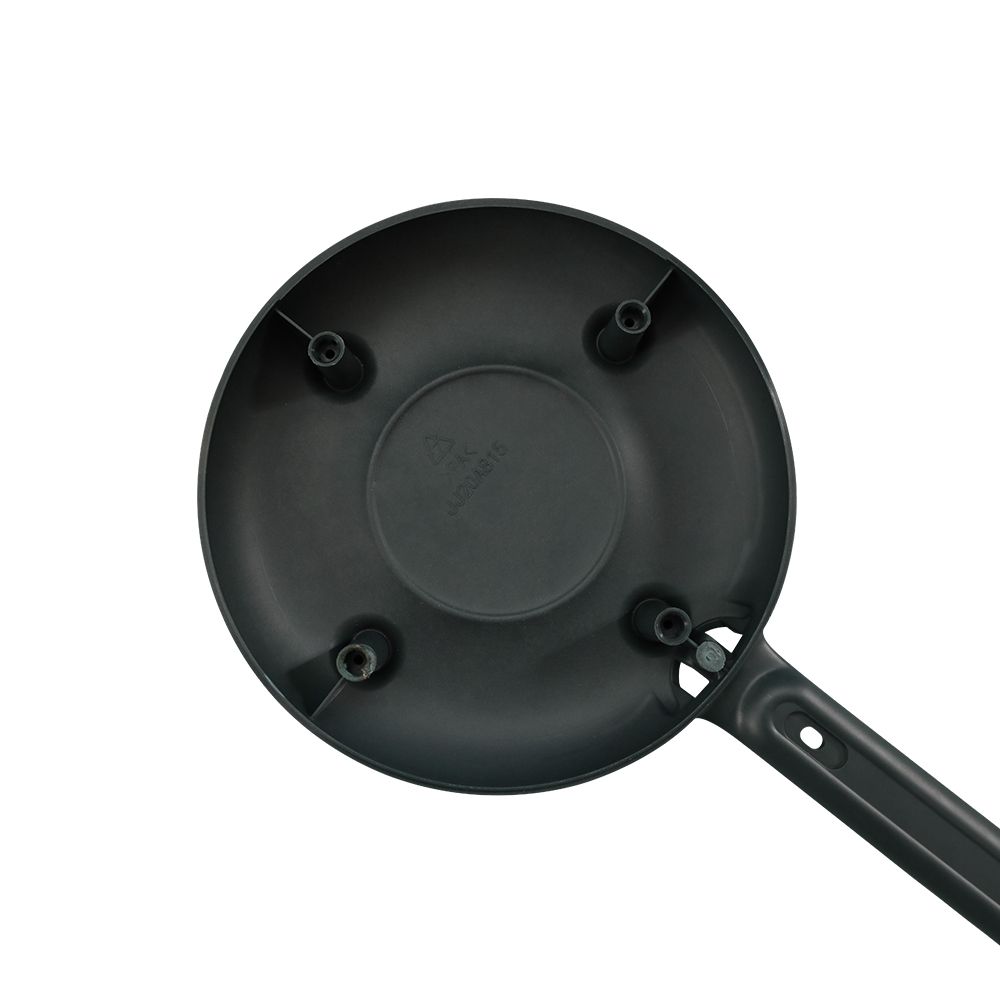

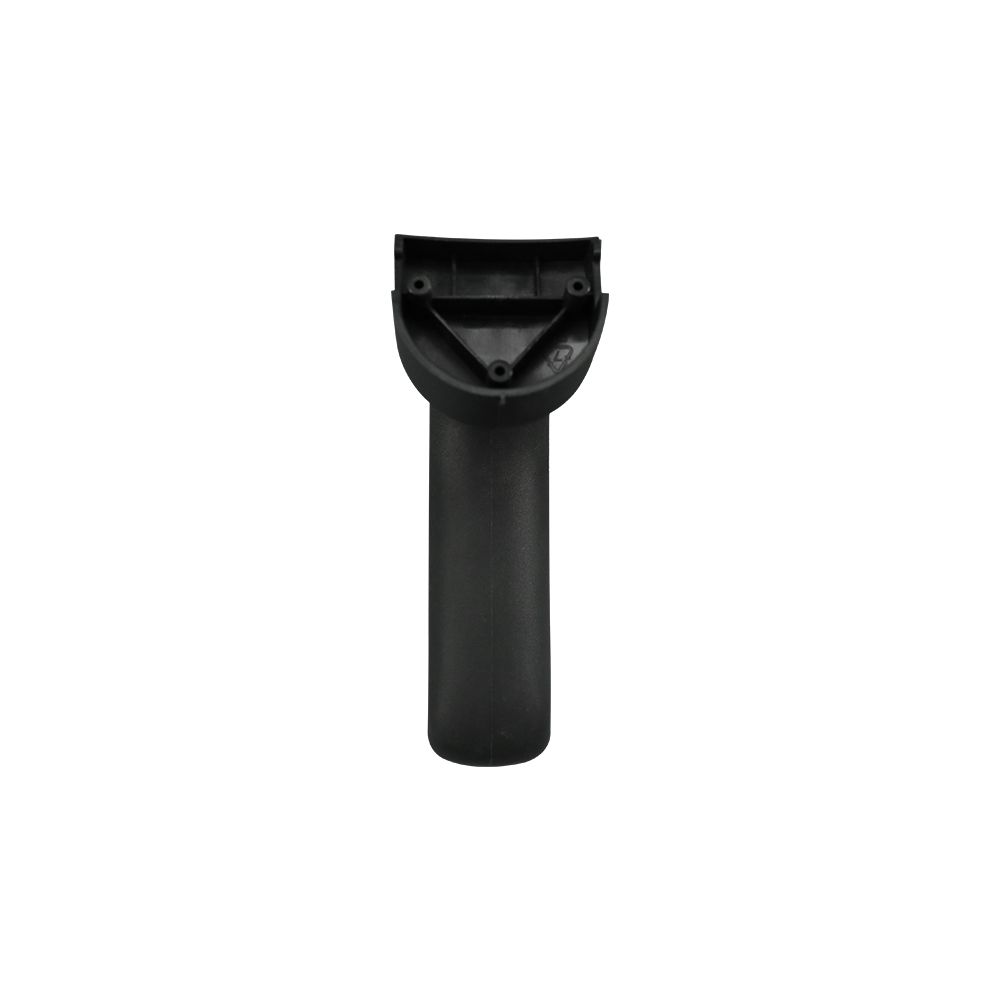

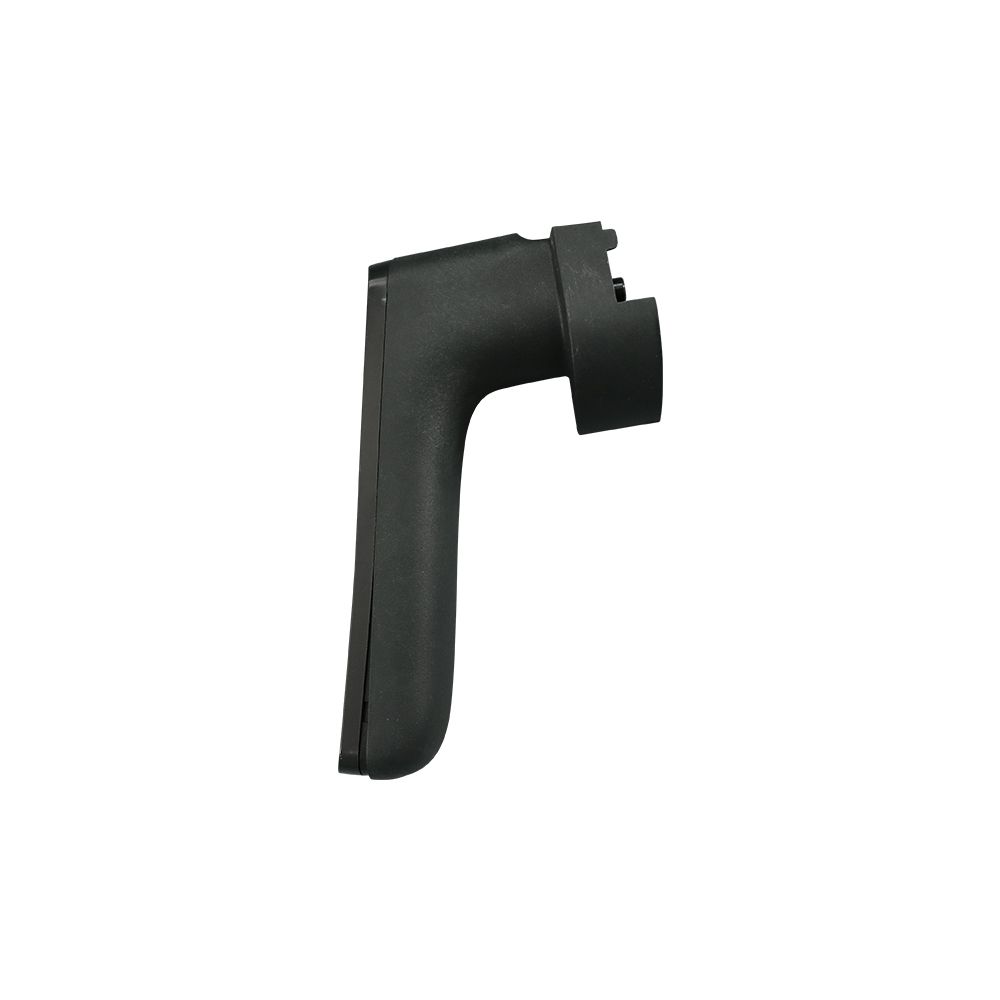

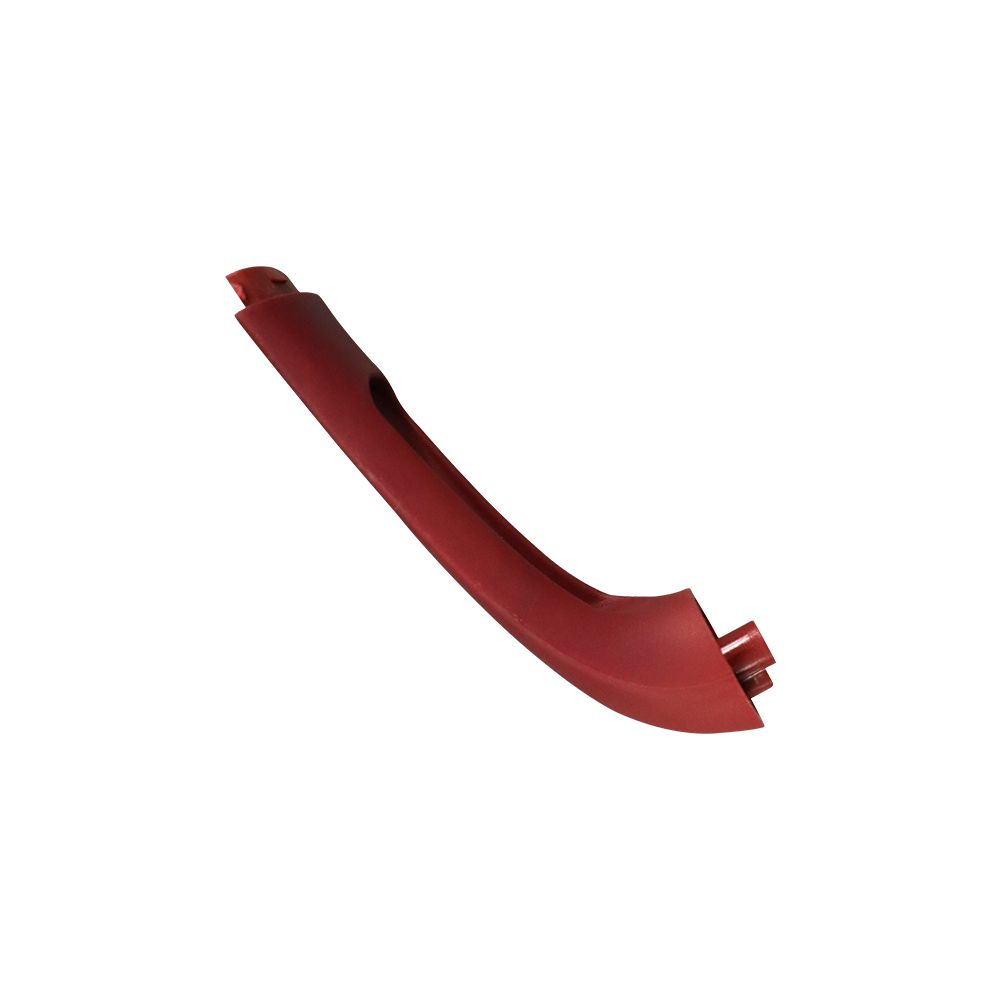

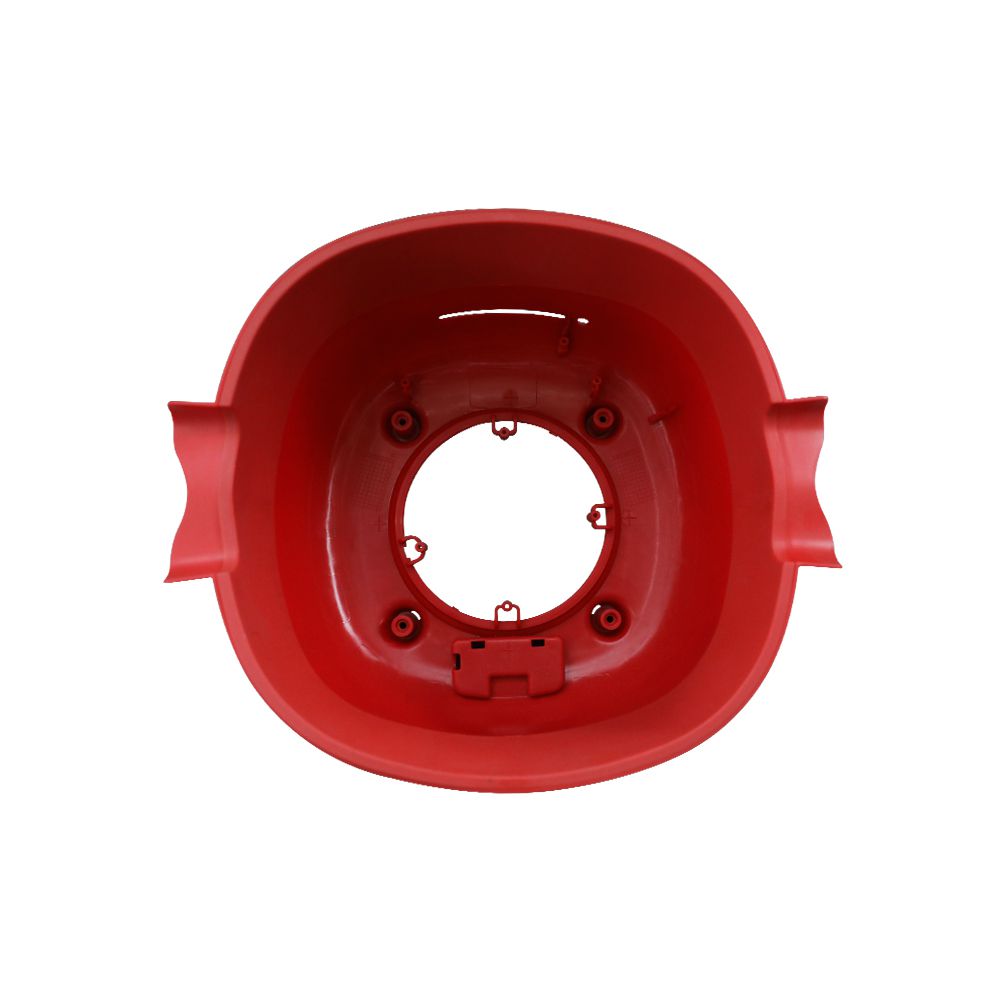

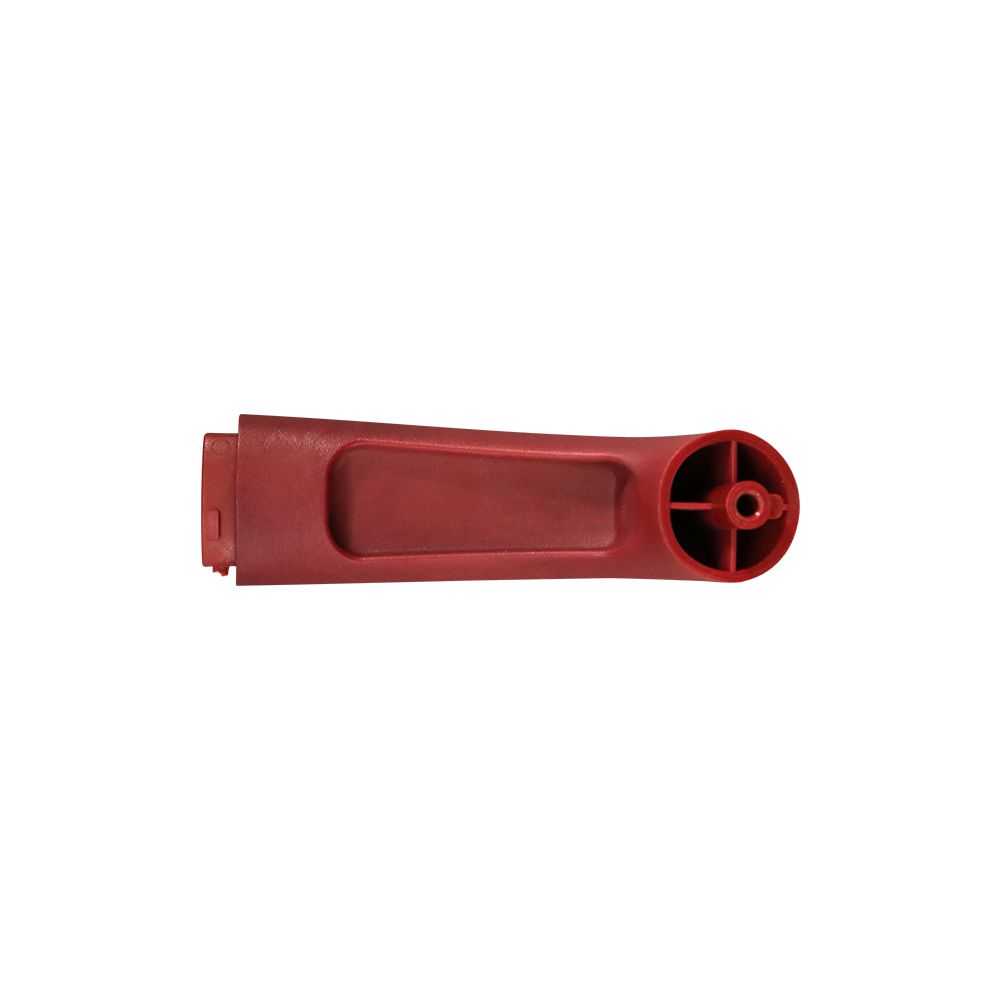

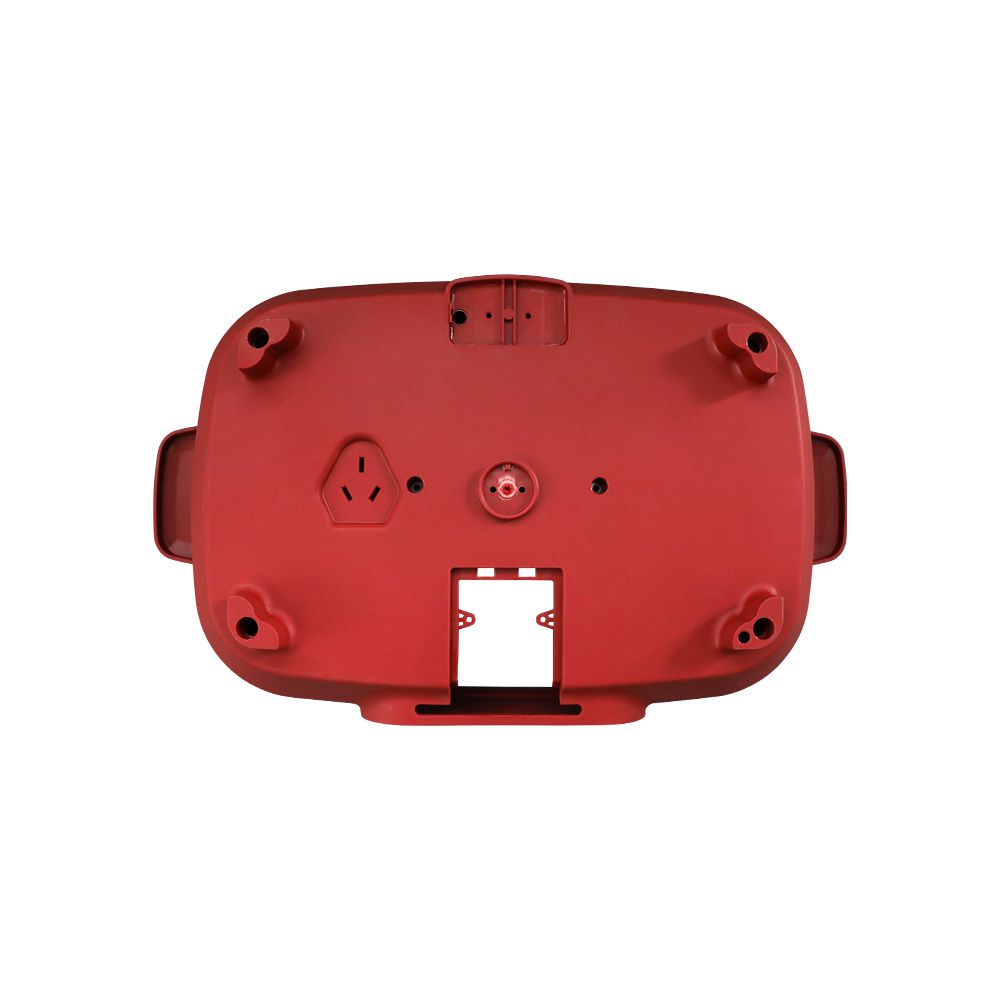

主要用于汽車，機(jī)械工業(yè)，電子電氣，精密儀器等領(lǐng)域，還廣泛應(yīng)用于機(jī)械部件，護(hù)罩，扇葉，汽車?yán)鋮s散熱器，齒輪，線圈骨架，以及牙輪帶罩，鏈導(dǎo)軌，窗用隔熱異形型材等高端應(yīng)用領(lǐng)域。
